PRIMERA FÁBRICA ARGENTINA DE EXTRACTORES EÓLICOS



Ventilación eólica ambiental
¿Tiene usted problemas en su empresa?



ORIGINADOS POR ALTA TEMPERATURA, EXCESIVA HUMEDAD, HUMO, OLORES, GASES NOCIVOS, POLVILLO, TOXICOS; ORIGINANDO FALLAS EN SUS SISTEMAS Y EQUIPAMIENTOS, SOBRECARGA DE MANTENIMIENTO, PRODUCTOS FUERA DE NORMAS DE CALIDAD, DOLENCIAS EN LAS PERSONAS... EN POCAS PALABRAS PIERDE SU EMPRESA PRODUCTIVIDAD POR ESTOS PROBLEMAS?
NUESTRO SISTEMA DE VENTILACION TIENE UNA ESTRECHA RELACION CON LA ECOLOGIA, DILUYENDO FACTORES TOXICOS EN AMBIENTES DE TRABAJO DISMINUYENDO LAS DOLENCIAS EN PERSONAS Y AUMENTANDO LA PRODUCTIVIDAD DE SU EMPRESA, SIN ENERGIA ELECTRICA, POR LO TANTO, NO REQUIERE DE LAS USINAS PRODUCTORAS, PLANTAS ESTAS QUE CONTAMINAN EL AMBIENTE CON SMOG, LLUVIA ACIDA, ACIDOS SULFUROSOS, DIOXIDO DE CARBONO Y DEMAS POLUENTES QUE SERIAN PRODUCIDOS.
SU DISEÑO FUE ELABORADO DE ACUERDO AL MEJOR APROVECHAMIENTO DEL VIENTO, QUE AL CHOCAR CON SUS ALABES, LE PROBOCAN MOVIMIEMTO GIRATORIO, Y AL MISMO TIEMPO ESTOS ELEMENTOS EXPULSAN CONSTANTEMENTE AIRE HACIA EL EXTERIOR.
LA CANTIDAD DE EXTRACTORES A INSTALAR, RESPONDERA A UN CALCULO PARTICULAR EN CADA CASO, PARA TAL FIN, LAS COMPUTADORAS ESTAN DISPONIBLES Y SIN COSTO DARAN UNA RESPUESTA INMEDIATA.
LA VENTILACION SE MIDE DE ACUERDO A LA CANTIDAD DE VECES POR HORA QUE SE DEBE RENOVAR EL TOTAL DEL VOLUMEN DEL AIRE QUE CONTIENE EL RECINTO.
LAS DISTINTAS ACTIVIDADES DESEMPEÑADAS, DETERMINARAN EN CADA CASO PARTICULAR, UNA CANTIDAD DE RENOVACION HORARIAS QUE SE CALCULA DE ACUERDO AL CONTAMINANTE AMBIENTAL O A LA CARGA TERMICA PRODUCIDA.
SEPA QUE TIENE A SU ALCANCE UNA SOLUCION DEFINITIVA Y ECONOMICA CON LA INSTALACION DE NUESTRO SISTEMA DE VENTILACION SIN MOTOR.

CARACTERÍSTICAS

SE TRATA DE UN DISPOSITIVO, QUE ACCIONADO POR EL VIENTO, GIRA PRODUCIENDO EN SU INTERIOR UNA DEPRESION, QUE EN COMBINACION CON ENTRADAS DE AIRE, FOMENTA UN INTERCAMBIO DE AIRE VENTILANDO EN FORMA PERMANENTE.
MAS DE 40.000 EXTRACTORES INSTALADOS EN EMPRESAS DE PRIMERA LINEA AVALAN NUESTRO SISTEMA, DADO QUE HEMOS OTORGADO SOLUCIONES DEFINITIVAS A LOS DIVERSOS PROBLEMAS QUE NUESTROS CLIENTES NOS HAN PRESENTADO.

CUENTAN CON NUESTRO SISTEMA DE VENTILACIÓN SIN MOTOR

  • COMBUSTIBLES NUEVO CUYO SRL
  • BYLSA
  • ILKA CONSTRUCCIONES SRL
  • ELIAS YAPUR S.A.
  • INFA S.A.
  • INDUSTRIAS DROT S.R.L.
  • CARROCERIAS LIBAL S.R.L.
  • MOLINOS RIO DE LA PLATA SA
  • ARTE GRAFICO EDIT.ARG. S.A.
  • LA RIOJANA COOP.V.RIOJA LTA
  • WILL GAB SRL
  • BACONZ S.A.
  • MONTCLAIRE S.A.
  • FRIGORIFICO TRENEL S.A.
  • TRENES BUENOS AIRES S.A.
  • GRADIVIA S.A.
  • ASTILLERO BRAMADOR SRL
  • IFRIMEN S.R.L.
  • PRINGLES SAN LUIS S.A.
  • SERMICO S.R.L
  • WYNY HTLG S.A.
  • ECONORBA S.A.
  • SECRETARIA DE SEG.Y JUSTICIA  DE LA NACION
  • VALENTIN BIANCHI S.A.C.I.F.
  • CONSTRUCTORA ALTO PARANA
  • GIPESA S.R.L.
  • MC CAIN ARGENTINA S.A.
  • INTI
  • FCH S.A.
  • EMINCO PATAGONIA S.A.
  • ALIGOR S.A.
  • AERONAUTICA S.A.
  • ULTRAPETROL S.A.
  • BLINDEX
  • PEPSI
  • ANDREANI
  • LA SERENISIMA
  • COCA COLA
  • PATY
  • SHERWIN &WILLIAMS
  • MOLINOS
  • SINTEPLAST S.A.
  • LA NACION
  • TRANSPORTE LA SEVILLANITA
  • NUAR PLAST S.A.
  • BASIGNS S.A.
  • NEXANS INDELQUI S.A.
  • AMADOR JOSE FELIPE
  • REFINADORA NEUQUINA S.A.
  • AEROPOL S.A.
  • TEXACUER S.A.
  • TELEPIU S.A.
  • SERVINDUST
  • ADROFLET S.A.
  • NEOLIN S.A.
  • ZOLMACO S.R.L.

  • LITORAL CITRUS S.A.
  • GONVARRI ARGENTINA S.A.
  • TRANSPORTES FURLONG SA
  • SOLUCIONES AMBIENTALES S.A.
  • MOLINOS FLORENCIA S.A.
  • METRAL SRL
  • COMUNIDAD CRISTIANA BS.AS.
  • RASIC HNOS. S.A.
  • SAUMA AUTOMOTORES SACIFAGYF
  • LACAU PEDRO E HIJOS SRL
  • ASOCIACION ESPANOLA
  • HOJOBAR S.A.
  • HISAN S.A.
  • ACERBRAG S.A.
  • SILOS EMEL S.A.
  • ENVASES TRIPLAS SRL
  • MULTILAGER S.A.
  • PELZER SYSTEM S.A.
  • EL MAIPUENSE S.A.
  • BLISTAL S.A
  • PASALTO MATERIALES SRL
  • PROSAL S.A.
  • BUROMAHTIK S.A.
  • ZOTEX S.A.
  • ASOCIACION ESPANOLA SOC.MUTUOS
  • INDUSTRIAS AGUILA BLANCA SA
  • COMETAL S.R.L.
  • ROSEDAL AUTOMOTORES S.R.L.
  • PROMOCIONALES OESTE SRL
  • TREVES ARGENTINA S.A.
  • INGHEN S.A.
  • SOUTHERN SEEDS PRODUCTION S.A.
  • PROMAS S.A.
  • TALLERES ROSEDAL SRL
  • FABI BOLSAS INDUSTRIALES SA
  • CERAMICA SAN LORENZO S.A.
  • NEUMATICOS DEL SUR S.A.
  • QUIMIGUAY S.A.
  • INVERFIN S.A.
  • BOYANO MONALI Y CIA S.R.L.
  • ACEITES LA PAMPA SRL
  • DATCO S.A.
  • COMSERGAS S.A.
  • ASOC.COOP.EMEM.N°3-DE10-DERQUI
  • FUHRMANN S.A.
  • CONTRUCCIONES METALICAS SRL
  • DULCIORA S.A.       (ARCOR)
  • COPAL ARGENTINA S.A.
  • RIO TURBIO
  • ALBA S.A
  • SANCOR
  • GOODYEAR
  • PARMALAT
  • CORREO ARGENTINO
  • FIRESTONE
  • ARCOR



SE FABRICA, DISTRIBUYE, INSTALA Y GARANTIZA ESTE NOVEDOSO SISTEMA IMPUESTO CON ÉXITO EN NUMEROSOS PAISES DADO QUE POSEE LAS SIGUIENTES VENTAJAS:



  • NO CONSUME ENERGÍA ELÉCTRICA
  • SIN FALLAS DE CORTOCIRCUITOS
  • NO REQUIERE MANTENIMIENTO
  • TOTALMENTE IMPERMEABLE
  • TOTALMENTE SILENCIOSO
  • FUNCIONAMIENTO ININTERRUMPIDO
  • DE FÁCIL INSTALACIÓN
  • ADAPTABLE A CUALQUIER TECHO
EL EQUIPAMIENTO MAS ECONOMICO, EFECTIVO Y MODERNO PARA VENTILAR SU INDUSTRIA SEPA QUE ES DE NUESTRO AGRADO, ENTERARNOS DE SUS PROBLEMAS. ESTAMOS A SU DISPOSICION PARA EVALUAR CUALQUIER CONSULTA.
RECIBIRA NUESTRA PROPUESTA SOBRE LA ALTERNATIVA DE EQUIPAR SUS INSTALACIONES CON NUESTRO SISTEMA.
EL EXTRACTOR DE AIRE TIENE COMO FUNCION LA PROTECCION DE LA SALIDA DE AIRE SOBRE EL TECHO, DE MANERA QUE NO SEA CERRADA POR EL VIENTO, ADEMAS CUANDO ESTE ACTUA SOBRE EL EXTRACTOR, GIRA PRODUCIENDO UNA DEPRESION EN SU INTERIOR, Y POR CONSIGUIENTE UNA EXTRACCION DE AIRE CONSTANTE.
LA VELOCIDAD DEL VIENTO SOBRE EL TECHO, VARIA DE ACUERDO CON LA REGION, LA ESTACION DEL AÑO, LA HORA DEL DIA Y LA PROXIMIDAD DE LOS EDIFICIOS, PERO TENIENDO EN CUENTA QUE EL EXTRACTOR NECESITA SOLAMENTE 2 Km/hr. PARA GIRAR, ES PRACTICAMENTE IMPOSIBLE QUE SE MANTENGA ESTATICO, ADEMAS SU DISEÑO LE POSIBILITA SOPORTAR VIENTOS DE HASTA 140KM/H SIN DETERIORO ALGUNO.
GARANTIZAMOS SU IMPERMEABILIDAD PUES DEBIDO A SU DISEÑO, LA LLUVIA SIN VIENTO, ESCURRE POR LA PARTE EXTERNA Y CON VIENTO, EL EXTRACTOR GIRA, IMPIDIENDO EL INGRESO DE AGUA EN CUALQUIER CIRCUNSTANCIA.
NUESTROS EXTRACTORES SE DIMENSIONAN POR EL TAMAÑO DE SU BOCA DE ASPIRACION, Y LOS DISTINTOS MODELOS RESPONDEN A NUESTRA TABLA:

DIMENSIONES EN MILÍMETROS

ESQUEMA
Diagreama de extractor eólico

MODELO

A

B

C

PESO

NV4

100

220

190

0,800

NV8

200

380

430

1,100

NV16

380

680

525

4,300

NV20

500

750

525

5,500

NV24

500

635

640

6,900

NV30

760

1005

720

8,400

TABLA DE RENDIMIENTOS

MODELO DEL EXTRACTOR
VELOCIDAD DEL VIENTO

5 Km/Hr
10 Km/Hr
15 Km/hr
NV 4
300
500
1000
NV 8
1000
1500
2100
NV 16
1500
2300
3400
NV 20
1850
3500
5000
NV 24
2300
4700
6500
NV 30
3600
6000
8500
EXTRACCION HORARIA EN (m3/hr.)



DATOS CONSTRUCTIVOS (ELEMENTOS Y MATERIALES)

  • GARANTIA: Garantizamos nuestros productos por fallas en sus piezas o defectos en el armado, por el termino de 24 meses, en condiciones normales de uso, y nos comprometemos a la reparación del equipo o partes que lo componen sin cargo para el cliente.

  • DISCO SUPERIOR: chapa galvanizada C24, repujado con aros concéntricos para darle mayor dureza, que le permite un mejor centrado de álabes. EJE: De duraluminio torneado con presicion reforzado en acero.

  • ALABES: En aluminio relaminado. con una dureza especialmente adaptada su uso intenso. Con tres líneas de nervios en sentido longitudinal para conferirle una mayor dureza que le permite soportar vientos superiores a los 100 km/hr

  • RODAMIENTOS: Blindados, ZZ, que soportan un esfuerzo radial de 750 Kg. alojados en un tubo porta rulemán, convenientemente engrasado y cubierto por dos protectores plásticos, que evitan el ingreso de agua y polvo: Cantidad 2 (dos)

  • RAYOS DE SUJECION: Construido con planchuelas de hierro, con baño de zinc, para evitar la corrosión.



FORMULA PARA SABER QUE CANTIDAD NECESITA EN SU EMPRESA:

EL VOLUMEN DE SU PLANTA (ANCHO X ALTO X PROF.)
SE MULTIPLICA POR 10 RENOVACIONES Y SE DIVIDE POR LA CANTIDA DE m3/hr. ESTO DA COMO RESULTADO LA CANTIDAD DE EXTRACTORES

EJEMPLOS:

Ej: Fábrica de 20 x 8 x 8 ( 1280 m3 x 10 Ren. : ext. NV30 6000 m3) = cant. 2 ó

Ej: Fábrica de 20 x 8 x 8 ( 1280 m3 x 10 Ren. : ext. NV16 2300 m3) = cant. 5

BASES PARA TECHOS, DAMPER DE CIERRE Y COLOCACIÓN SE COTIZARA POR SEPARADO.-

NUESTRO SISTEMA DE BASES, NO NECESITA SER SELLADO
"ESTANQUEIDAD ASEGURADA 100% "


EXISTEN AMBIENTES EN LOS CUALES LA PRESENCIA DE ELEMENTOS CORROSIVOS EN MAYOR O MENOR GRADO HACEN QUE NO SE PUEDA VENTILAR SIN CORRER EL RIESGO QUE LOS EXTRACTORES SE VEAN AFECTADOS MUY SERIAMENTE A MUY CORTO PLAZO.- SOBRE TODO DEBEMOS CONTAR COMO MUY POTENTES LOS RESTOS EN EL AMBIENTE DEL CLORHIDRICO QUE AFECTA HASTA EL ACERO INOXIDABLE.- EN LOS ULTIMOS DIAS HEMOS DESARROLADO UN PRODUCTO EPOXI AUTOIMPRIMANTE PARA REVESTIR NUESTRO EXTRACTOR, ESTE PRODUCTO GARANTIZA POR UN AÑO SIN INCONVENIENTES EN SITUACIONES EXTREMAS.-

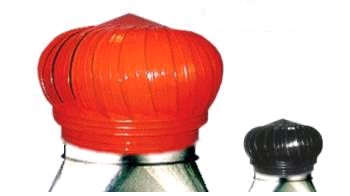

Extractor Eólico DITOMA



CONSULTE A NUESTRO DEPARTAMENTO TECNICO
¡HAGA CLICK AQUI!

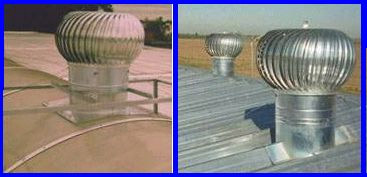

INSTALACIÓN DE EXTRACTORES

IMPORTANTE

El extractor se debe colocar en "la parte mas alta del recinto a ventilar" y, "lo mas lejos posible" de las entradas de aire de dicho ambiente.

COLOCACIÓN DE LA BASE DE ADAPTACIÓN

1º) Se coloca la base en el lugar que va ocupar. Con un marcador se traza todo el perimetro del agujero.
2º) Se retira la base y se procede a perforar el techo con una maquina amoladora u otra herramienta adecuada.
3º) Se presenta la base sobre el agujero y se fija al techo con tornillos o remaches (cantidad suficientes)
4º) Se coloca sobre el cuello de la base, el extractor de aire, asegurandolo con remaches rápidos.
5º) Se procede a sellar todas las partes por las cuales puede haber ingrerso de agua de las perforaciones.-

IMPORTANTE

El extractor debe estar perfectamente a nivel respecto al horizontal.
Es fundamental que el conjunto base - extractor NO tenga movimiento alguno respecto al techo, ya que ésto fatiga todos los puntos de sujeción tanto de la base como la del extractor, terminando con la rotura de los mismos, cuando soplan fuertes vientos. En caso que esto pasara se deben colocar tres riendas para solidarizar el conjunto base - extractor al techo.

DESPUES DE FINALIZADO TODOS ESTOS PASOS, DISFRUTE DE UNA VENTILACION NATURAL.

¿UD. PENSO QUE SERIA TAN FACIL LA INSTALACION?
